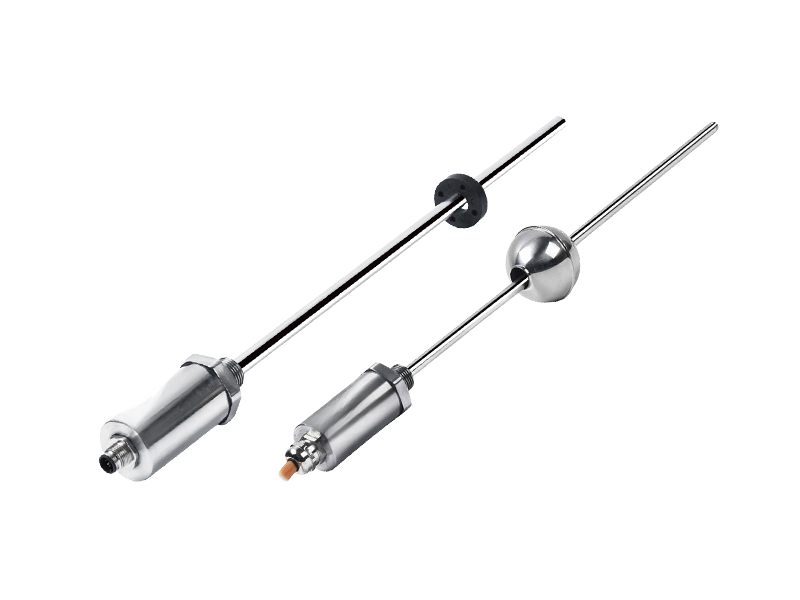

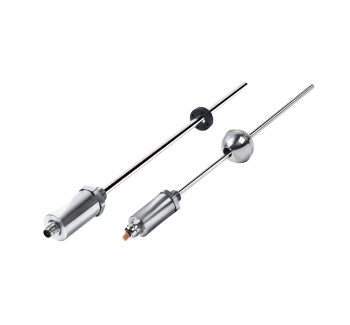

EDME1系列磁致伸縮位移傳感器它能夠在惡劣工作環境 下，為用戶提供實時、可靠、精確、連續的直線位移信 號，廣泛應用于冶金設備、風電設備、工程機械、橡膠 機械、港口機械、能源以及其他工業自動化領域。
磁致伸縮位移傳感器的檢測機理基于傳感器核心檢測元 件 ? 磁致伸縮波導絲與游標磁環間的“魏德曼效 應”。 測量時，傳感器電子倉中的激勵模塊會在敏感檢測元件 （磁致伸縮波導絲）所在的回路兩端施加一查詢脈沖， 該脈沖以光速在波導絲周圍形成周向的安培環形磁場， 該磁場與游標磁環的永磁磁場發生耦合作用，在波導絲 表面形成“魏德曼效應”扭轉應力波，扭轉波以波速 （約2830m/s）由產生點向波導絲的兩端傳播，傳向末 端的扭轉波被阻尼器件吸收，傳向激勵端的信號則被檢 波裝置接收。控制模塊計算出查詢脈沖與接收信號間的 時間差，再乘以扭轉應力波在波導材料中的傳播速度， 即可計算出扭轉波發生位置與測量基準點間的距離，實 現對游標磁環位置的實時精確測量。
特點：
■ 結構緊湊，拆裝方便
■ 線性測量，絕對位置輸出
■ 多種接口可選：模擬量、Modbus等
■ 堅固耐用，全封閉設計
■ 永不磨損，非接觸測量方式
■ 適應惡劣環境，耐高壓傳感器測桿
應用場景：
■ 油缸行程精密控制
■ 機械設備行程檢測
■ 自動化設備行程檢測
行業：
■ 冶金行業 ■ 風電行業 ■ 港口機械 ■ 注塑機械 ■ 壓鑄機械 ■ 造紙機械 ■ 硫化機械 ■ 水利機械 ■ 儲罐

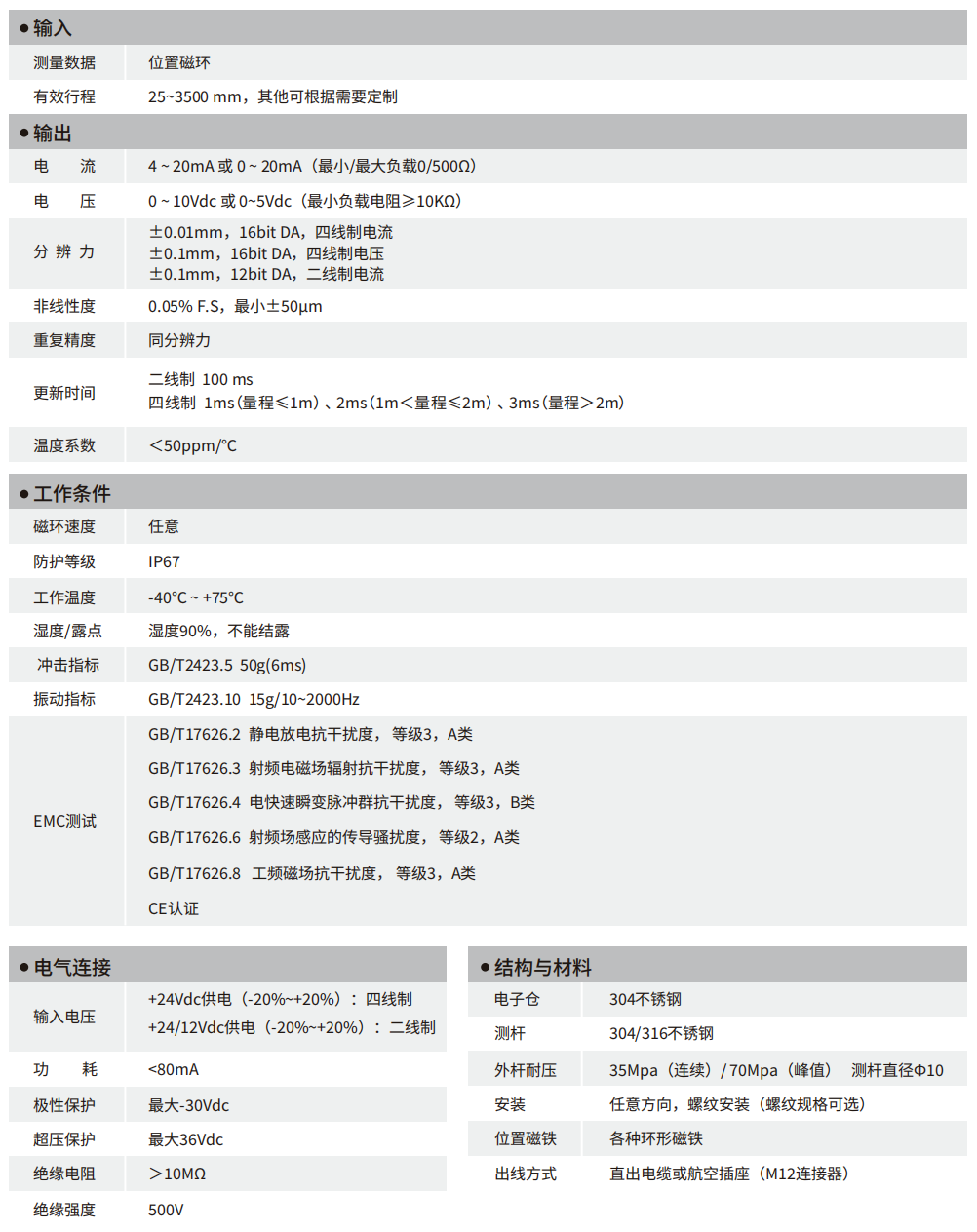

性能參數：

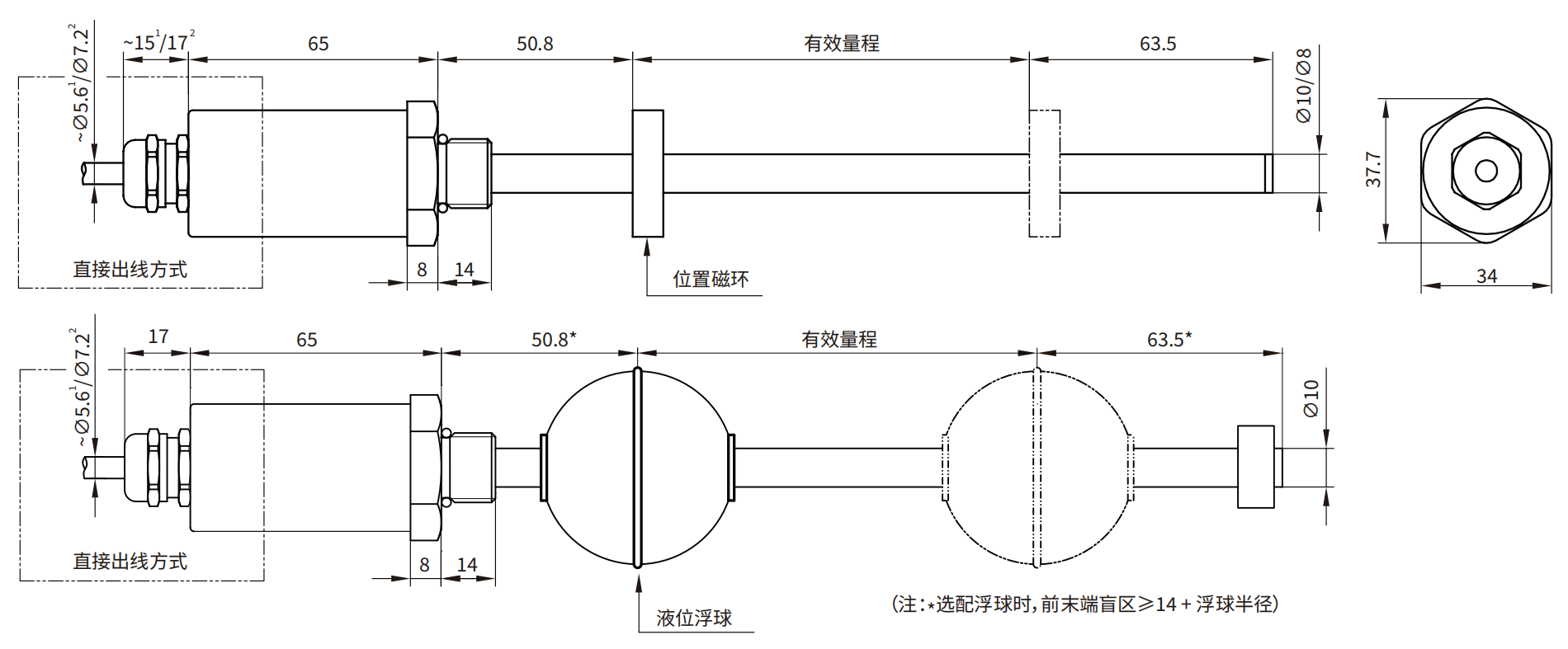

機械尺寸：
